單組份聚氨酯防水涂料，是一種反應(yīng)型固化成膜的高分子防水涂料，它是以異氰酸酯、聚醚為主材料，配以混合潛固劑、增塑劑等各種助劑用特殊工藝經(jīng)高溫脫水、聚合反應(yīng)而成。使用時涂覆于防水基層，在基層標(biāo)滿形成堅韌、柔軟和無接縫的橡膠防水涂膜。

雙組份聚氨酯防水涂料屬于雙組分化學(xué)反應(yīng)固化型防水材料，其中甲組分是由聚醚和異氰酸酯縮聚得到的異氰酸酯封端的預(yù)聚體，乙組份是由增塑劑、固化劑、增稠劑促凝劑、填充劑組成的彩色液體。使用時將甲乙兩組份按比例混合均勻，涂刷在防水基層表面上，經(jīng)常溫交聯(lián)固化，形成橡膠狀彈性涂膜，從而起到防水的作用。

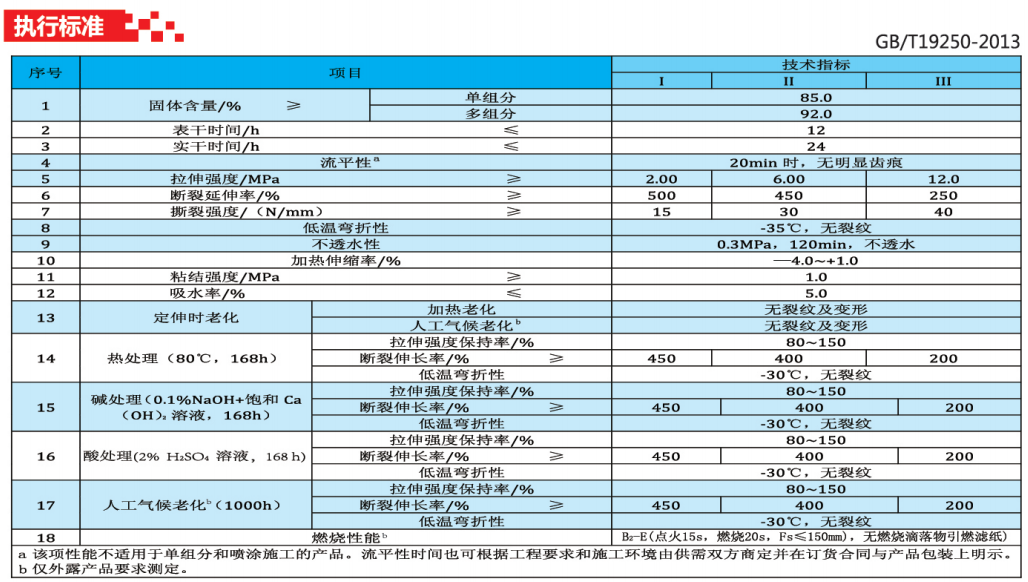

產(chǎn)品的特點：

單組份聚氨酯防水涂料

單組份聚氨酯防水涂料，現(xiàn)場即開即用，施工方便。對基層含水率要求不苛刻，可在較潮濕的基面上施工，也可在相對濕度較大的條件下施工。

聚氨酯涂膜拉伸強度高，延伸率高，彈性好，耐高、低溫性能好，對基層收縮和開裂變形的適應(yīng)性強。

一次涂刷可達(dá)1--2mm厚，涂膜密實、無針孔、無氣泡。

粘結(jié)力強，在符合要求的各種基層上不需涂刷基層處理劑。

雙組份聚氨酯防水涂料

雙組份聚氨酯防水涂料固化后形成無接縫、完整的彈性防水層，提高了建筑工程的防水抗?jié)B能力，這是卷材防水無法達(dá)到的。

尤其是涂膜具有較高的強度和延伸性，對基層開裂或沉降的適應(yīng)性強。

各基層粘接牢固，涂膜防水材料和混凝土、木材、金屬、陶瓷、石棉瓦等具有較強的粘接力，也可作粘合劑使用。

施工簡便，聚氨酯涂膜是一種冷施工的防水涂料，施工時僅需將甲乙兩組份按比例混均，涂刷在防水基層上即可。

維修容易，只須對損壞部位局部修補，仍可達(dá)到原有的防水效果，省時省力、費用低。

環(huán)保型產(chǎn)品，產(chǎn)品氣味小，減輕了對人和環(huán)境的影響與損害，是-種理想的焦油聚氨酯替代產(chǎn)品。

適用范圍：

適應(yīng)于各種屋面，地下室等建筑物防水工程。適用于民用與工業(yè)建筑的屋面及地下室工程、市政、橋梁、地鐵、水壩等工程防水，也可用于廁浴間及水池、陽臺、停車場等工程防水。更適合于形狀復(fù)雜，管道縱橫部位的防水工程。

施工工藝：

單組份聚氨酯防水涂料

基層要求：基層要平整、無起沙、無雜物。凹凸不平處和基層變形縫、裂縫需要水泥砂漿找平。與基層連接的管件、衛(wèi)生設(shè)施及地漏等必須要牢固，接縫要嚴(yán)密，收頭要圓滑，不允許有松動現(xiàn)象。

細(xì)部附加防水層：在陰陽角、管根、裂縫和變形縫等細(xì)部應(yīng)涂刷附加防水層。

涂膜施工一般要求分三遍涂刮，第一層涂膜固化12-24h后，進行第二層涂刷，涂刮方向與第一道涂膜方向垂直，第三遍涂膜上如需采用剛性保護層，為增加防水涂層與剛性保護層之間的粘接力，可在涂膜尚未完全固化時，在其表面稀疏的撒上干凈的砂粒，待沾有砂粒的涂膜固化后，再進行剛性保護層施工。

根據(jù)工程要求，亦可一遍完成涂膜施工，固化后，即可進行保護層施工。

雙組份聚氨酯防水涂料

基層要求：平整、堅固、充分干燥(地下工程無明顯濕噴即可)，陰陽角要做成圓弧形，陰角直徑大于50mm，陽角直徑大于10mm；

配料：根據(jù)施工用量，將A、B組分按1：2的比例混合，攪抖均勻；

防水施工：將混合涂料用橡膠或塑膠刮板均勻刮涂，要求厚度注意致，一般為1.5mm~2.0mm，宜分2-3遍涂刷，后次涂刷應(yīng)在前次涂刷固化成膜后，且呈垂直方向進行刮涂；涂料的產(chǎn)考用量：1mm厚涂膜約用量為：1.3-1.5kg/m，-般為單獨成膜，地下工程地板應(yīng)增鋪一層胎體增強材料；

涂膜厚度：地下工程為1.2-2.0mm，一般應(yīng)為15mm厚，廁浴間不應(yīng)小于1.5mm，暴露屋面工程多道防水時，每道厚度不小于1.2mm，在防水等級為I1級屋面-道設(shè)防時，防水層厚度不小于2mm，在涂層間加鋪胎體增強材料時，胎體下面的涂層厚度不小于1.0mm，上面涂層不小于0.5mm；收頭和邊緣處理：增涂涂料進行封閉；

保護層：涂膜防水層表面應(yīng)按設(shè)計要求進行隔離保護，防止破壞涂膜防水層。

注意事項：

1.不得在雨雪天施工，氣溫低于0°C高于35°C時不宜施工；

2.雙組份涂料施工時，調(diào)配好的涂料需在2小時內(nèi)涂刮完成；

3、施工完成后12小時以內(nèi)嚴(yán)禁上人其他作業(yè)或淋雨。

包裝儲存與運輸：

1、產(chǎn)品用鐵桶密封包裝，單組份凈重18kg；雙組份A組=5kg，10kg；B組=20kg.

2.本產(chǎn)品為環(huán)保防水涂料，按非危險品辦理運輸，運輸時材料堆放高度不宜超過4層。

3、材料應(yīng)在干燥、通風(fēng)環(huán)境下儲存，防止日曬雨淋。儲存期自生產(chǎn)之日起為一年。
