產(chǎn)品概述：

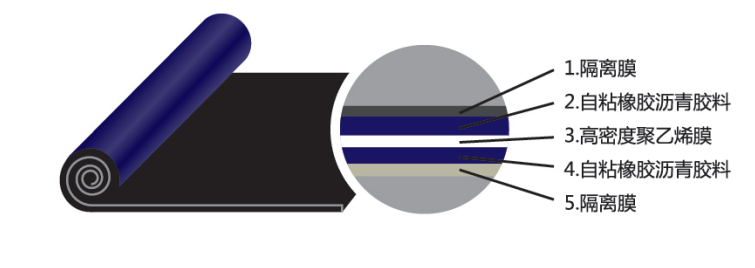

Q-CH-P高分子自粘橡膠復合防水卷材是以高密度聚乙烯膜為胎基、兩面涂覆自粘橡膠瀝青膠料和隔離膜組成的雙面自粘防水卷材，該卷材中的胎基膜超薄，同時又具有超強拉力，彌補了國內(nèi)超薄自粘卷材拉力不夠的不足。

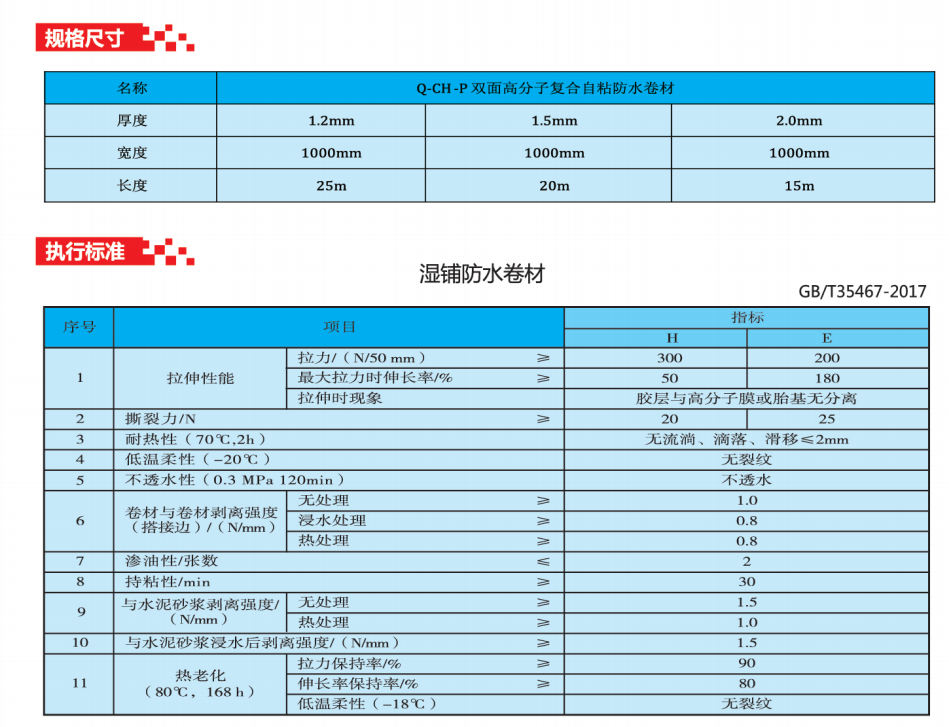

產(chǎn)品特點：

1、抗?jié)B漏性能優(yōu)異：卷材瀝青層中的高密度聚乙烯膜自身就防水性能優(yōu)異，再配以橡膠瀝青，讓卷材自身形成了多道設防的防水效果。

2、延伸率大，抗撕裂性能優(yōu)異：產(chǎn)品既擁有無胎高分子自粘卷材的超大延伸率，同時也擁有聚酯胎卷材優(yōu)異的抗撕裂性能，讓超薄的瀝青類防水卷材也撕不斷了。

3、粘結(jié)可靠、便于檢修：防水卷材與結(jié)構(gòu)牢固粘結(jié)。卷材出現(xiàn)任何局部破壞，水都會被限定在很小的范圍內(nèi)，不竄流。即使出現(xiàn)個別的滲漏，滲漏點也會與破壞點一致，極易檢修。

4、施工簡便快捷：施工應用傻瓜化，并且可根據(jù)現(xiàn)場條件選擇采用濕鋪、干鋪及熱鋪工藝，施工簡便快捷。潮濕甚至未找平基面均可施工，無須底涂，施工自由度高，雨季施工時，優(yōu)勢更為突出，是保障工期的最強有力的“武器" 。

5、安全環(huán)保：施工過程中省去溶劑和燃料。避免環(huán)境污染和消防隱患，節(jié)約資源。

適用范圍：主要適用于工業(yè)與民用建筑的屋面、地下室、水池、隧道、地下管廊、公路、橋梁等部位。

施工工藝流程：

濕鋪法：基層清理、濕潤→節(jié)點加強處理- +抹水泥(砂)漿→鋪粘卷材→排氣、粘合→搭接口密封→質(zhì)量驗收。

1、基層清理：基層表面應先作處理，使基層堅實、干凈，并充分濕潤。無積水。

2、節(jié)點處理：對變形縫、落水口、陰陽角、伸出房屋管道等節(jié)點部位進行附加層防水處理。

3、抹水泥砂漿：其厚度- -般為10mm~ 30mm (視基層平整情況而定) ， 鋪抹時應注意壓實、抹平。在陰角處，應抹成半徑為50mm以上的圓角。鋪抹水泥砂漿的寬度比卷材的長、短邊宜各寬出100~ 300mm ，并在鋪抹過程中利用導軌保證平整度，

4、鋪貼自粘防水卷材：先在基層上彈出一條基準線，然后由低向高鋪貼。展開卷材的同時，揭開隔離膜，沿基準線鋪貼。卷材長邊搭接寬度≥80mm ，短邊搭接寬度≥100mm、鋪粘后立即用橡膠壓輥排氣。壓實。( 注：卷材采用疊層設計時第二層卷材宜采用干鋪法施工)。

5、搭接口密封：搭接口密封時，先將卷材搭接部位上表面的隔離邊膜揭除，然后用橡膠壓輥立即壓實。

6、卷材收口：收口處理要用密封膠密封，然后用金屬壓條固定，固定螺釘和頂端要密封嚴實。

7、質(zhì)量驗收：檢查自粘卷材有無撕裂、破損、氣泡、卷邊、開口。如有缺陷，應及時處理。

干鋪法：基層清理→節(jié)點加強處理→涂刷基層處理劑→鋪粘卷材→搭接口密封→質(zhì)量驗收。

熱鋪法：基層清理→加熱橡膠瀝青涂料→涂刮橡膠瀝青涂料→鋪貼卷材→搭接口密封→質(zhì)量驗收。

注意事項：

1、拌制水泥砂漿素漿，注意水灰比，以免影響防水層粘接質(zhì)量。

2、卷材接縫粘接前，避免有水泥砂漿污染搭接面，以保證接縫粘接效果。

3、卷材鋪貼完工后48小時內(nèi)不準踩踏或撓動已施工的防水層。如需馬上進行下道工序施工時，應注意對防水層的保護。

儲存與運輸：

1、材料應在干燥、通風環(huán)境下儲存，防止日曬雨淋。

2、卷材應平放，不得傾斜或交叉橫放，堆放高度不宜超過五層。

3、在正常條件下，儲存期自生產(chǎn)之日起為一年。
